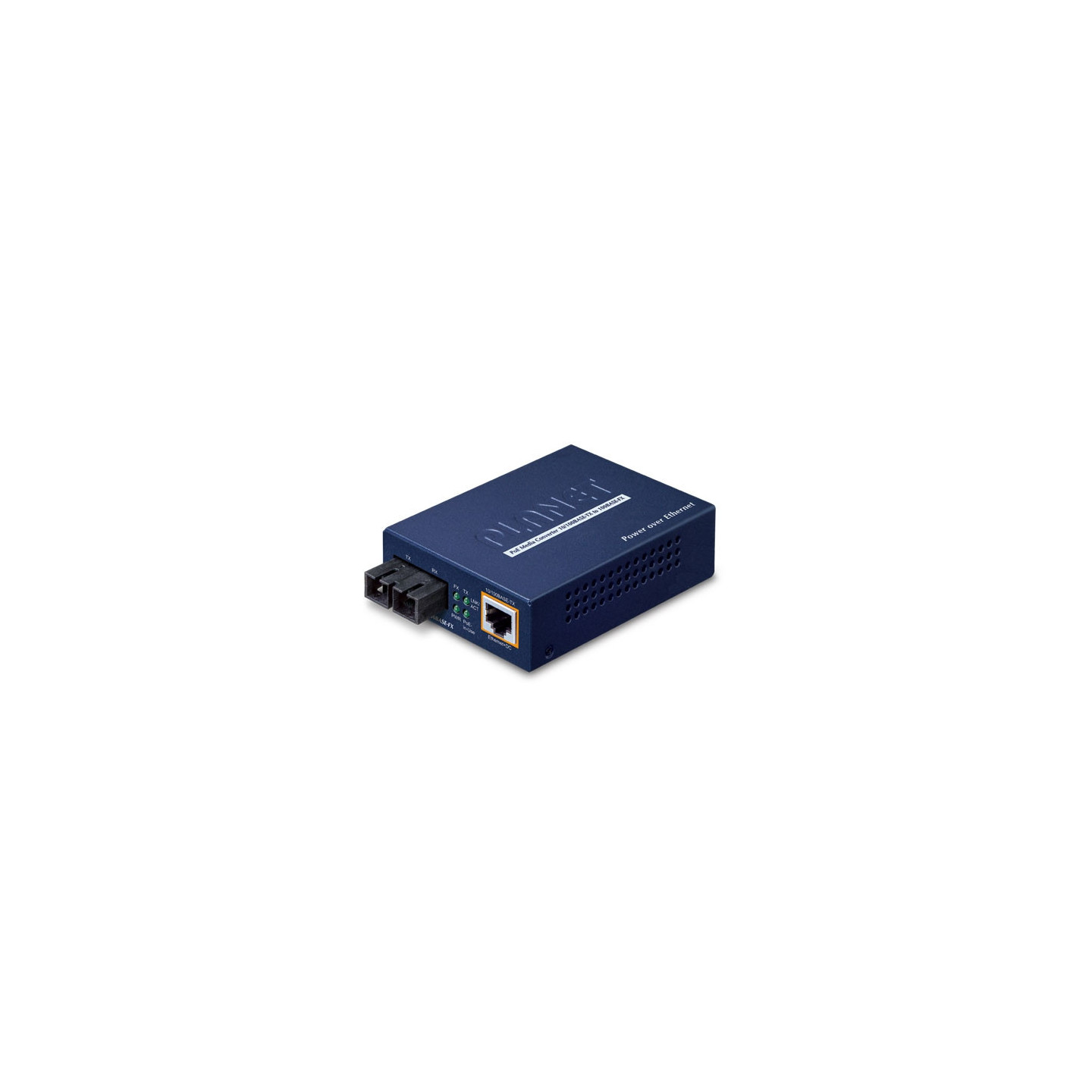

Convertidor de medios PoE de 100Base-FX a 10/100Base-TX
Más que un convertidor de medios de fibra: también un inyector de alimentación a través de Ethernet
La mejor solución de enlace de datos y suministro de energía para equipos de red de largo alcance
La serie FTP-80x de PLANET es ideal para implementaciones de equipos de red remotos, utilizando dos tecnologías de red:
El FTP-80x, que proporciona interfaces tanto de fibra óptica como de PoE, es ideal para proveedores de servicios, campus y áreas públicas que requieren implementar PoE para puntos de acceso inalámbricos, cámaras de vigilancia basadas en IP o teléfonos IP en cualquier lugar de manera fácil, eficiente y rentable.
Las capacidades IEEE 802.3af del FTP-80x reducen los costos de instalación de muchos dispositivos nuevos de productividad de red. Como inyector de alimentación a través de Ethernet IEEE 802.3af, el FTP-80x proporciona un voltaje de CC de 48 V a través de cables Ethernet. Permite que el cable de par trenzado entre el FTP-80x y el dispositivo alimentado (PD) o divisor PoE (como POE-151S-5V/12V) compatible con IEEE 802.3af transfiera datos y alimentación simultáneamente.
La distancia máxima desde el dispositivo alimentado y el PSE PoE es de 100 metros. Para ampliar el rango de implementación del dispositivo de red, el FTP-80x está integrado con una interfaz de fibra. Los convertidores de medios PoE FTP-80x se utilizan para convertir la señal óptica de Ethernet en una señal eléctrica de Ethernet que permite que dos tipos de segmentos se conecten de manera fácil, eficiente y económica. Puede convertir la señal 10/100Base-TX en una señal 100Base-FX y proporciona diversos tipos de opciones de conexión de fibra para satisfacer diferentes aplicaciones de red. Al seleccionar los modelos, la distancia máxima de conexión en red puede extenderse hasta 15 kilómetros y aún así mantener el rendimiento de transmisión hasta 100 Mbps. Funciona con un alto rendimiento del mecanismo de almacenamiento y reenvío y también puede evitar la pérdida de paquetes con el control de flujo IEEE 802.3x (dúplex completo). Con la función LFP (Link Fault Pass-through), (LLCF / LLR) y el diseño del interruptor DIP, puede alertar inmediatamente a los administradores sobre los problemas del medio de enlace y brindar una solución eficiente para monitorear la red. El interruptor DIP permite deshabilitar o habilitar la función LFP.
Con la capacidad de datos, fibra de largo alcance y PoE desde una unidad, el FTP-80x reducirá los cables y eliminará la necesidad de tomas eléctricas dedicadas en la pared, el techo o cualquier lugar inaccesible. Libera la implementación de la cámara IP de seguridad y el punto de acceso inalámbrico de las restricciones debido a las ubicaciones de las tomas de corriente. La conmutación de energía y datos se integra en una unidad y se entrega a través de un solo cable, lo que elimina los costos de cableado de CA adicional y reduce el tiempo de instalación.
Cobre Interfaz Fast Ethernet TP de 1 puerto, negociación automática, auto-MDI / MDI-X con función de inyector PoE
Fibra FTP-802
Multimodo: fibra
óptica de 50/125 μm o 62,5/125 μm FTP-802S15
monomodo: fibra óptica 8,3/125, 8,7/125, 9/125 μm
Tipo de puerto de fibra (conector) FTP-802 : SC
FTP-802S15 : SC
Distancia del cable FTP-802 : 2km
FTP-802S15 : 15km
Frecuencia óptica FTP-802 : 1310nm
FTP-802S15 : 1310nm
Potencia de lanzamiento (dBm) FTP-802 : máx.-14 min.-19.0
FTP-802S15 : máx. -7 min.-20
Sensibilidad de recepción FTP-802 : -34.5
FTP-802S15 : -28
Potencia máxima de entrada FTP-802 : -14
FTP-802S15 : -8
Estándar PoE Alimentación a través de Ethernet IEEE 802.3af
Potencia de salida PoE 48 V CC, máx. 15,4 vatios, 350 mA
Asignación de pines de alimentación 1/2(+) , 3/6(-)
Arquitectura de conmutadores Almacenamiento y reenvío
Control de caudal Contrapresión para el modo
semidúplex Fotograma de pausa IEEE 802.3x para el modo dúplex completo

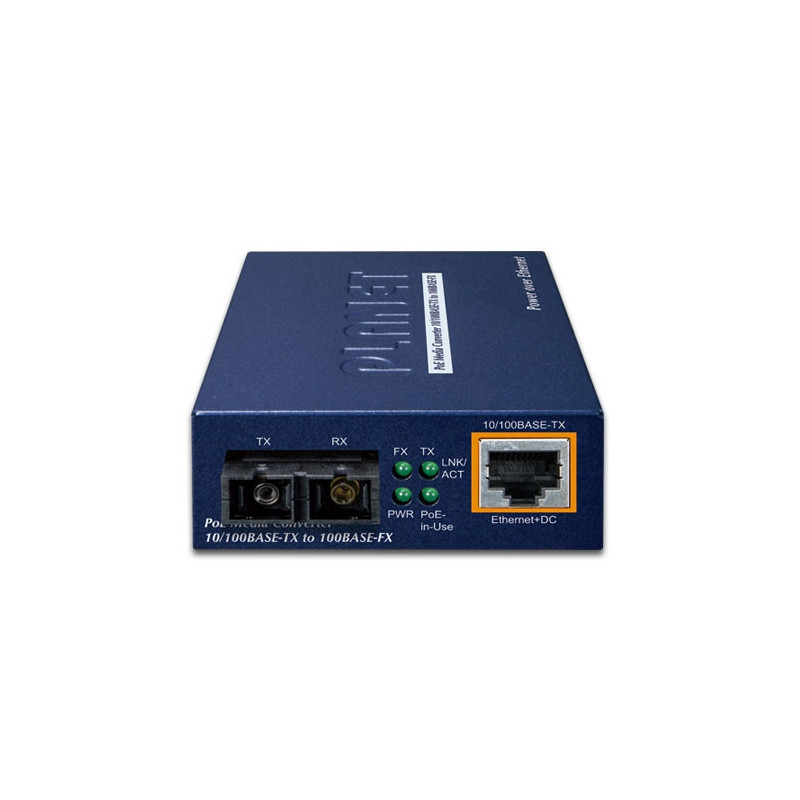

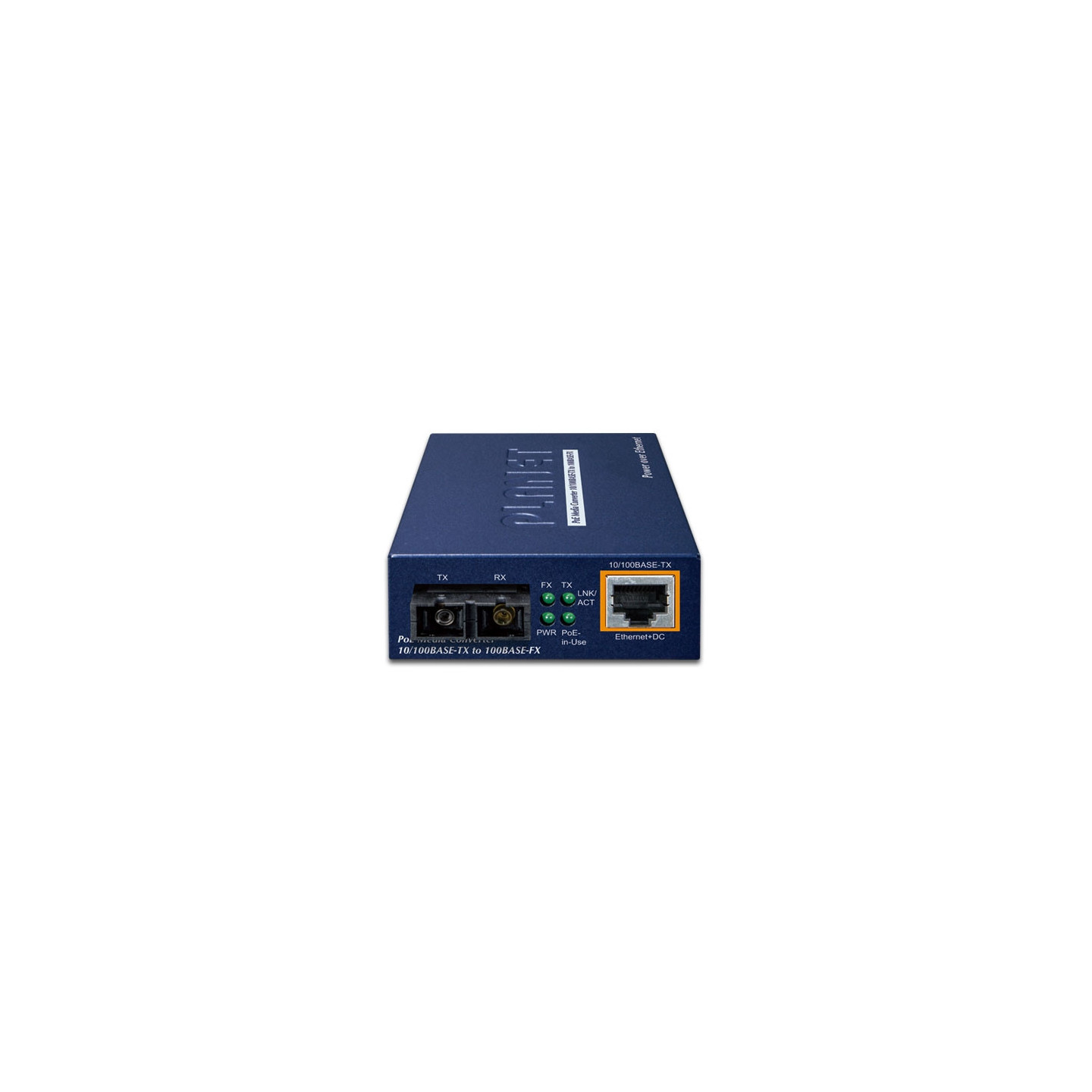

LED Sistema: Alimentación, Estado
FX / LNK: Datos activos, enlace
de fibra TX / LNK: enlace 10/100 / PoE activo
en uso: Detecta el dispositivo PSE
Dimensiones (alto x ancho x profundidad) 94 x 70,3 x 26,2 mm
Peso 0,2 kg

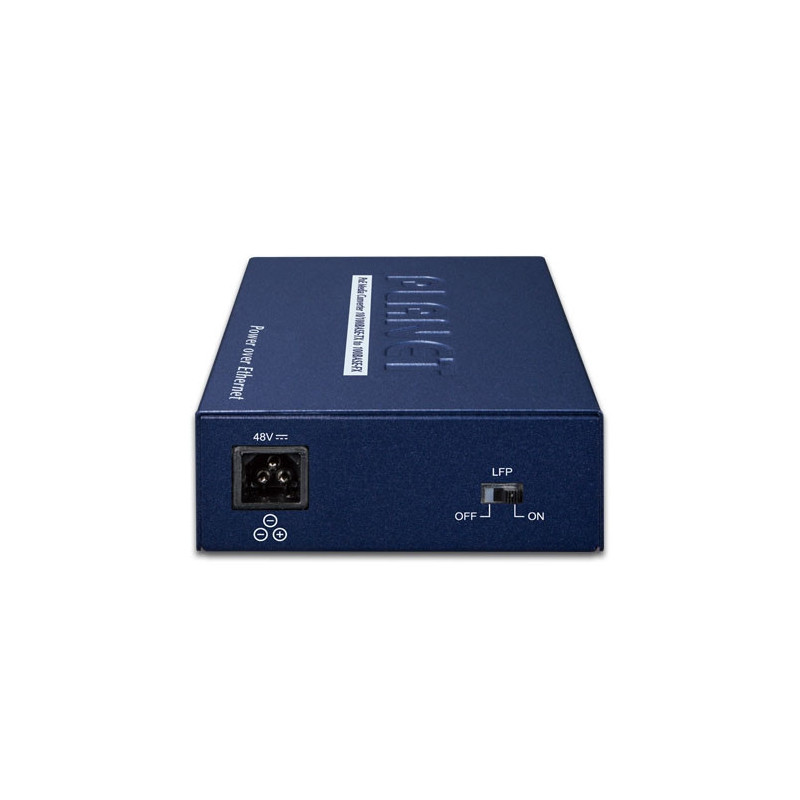

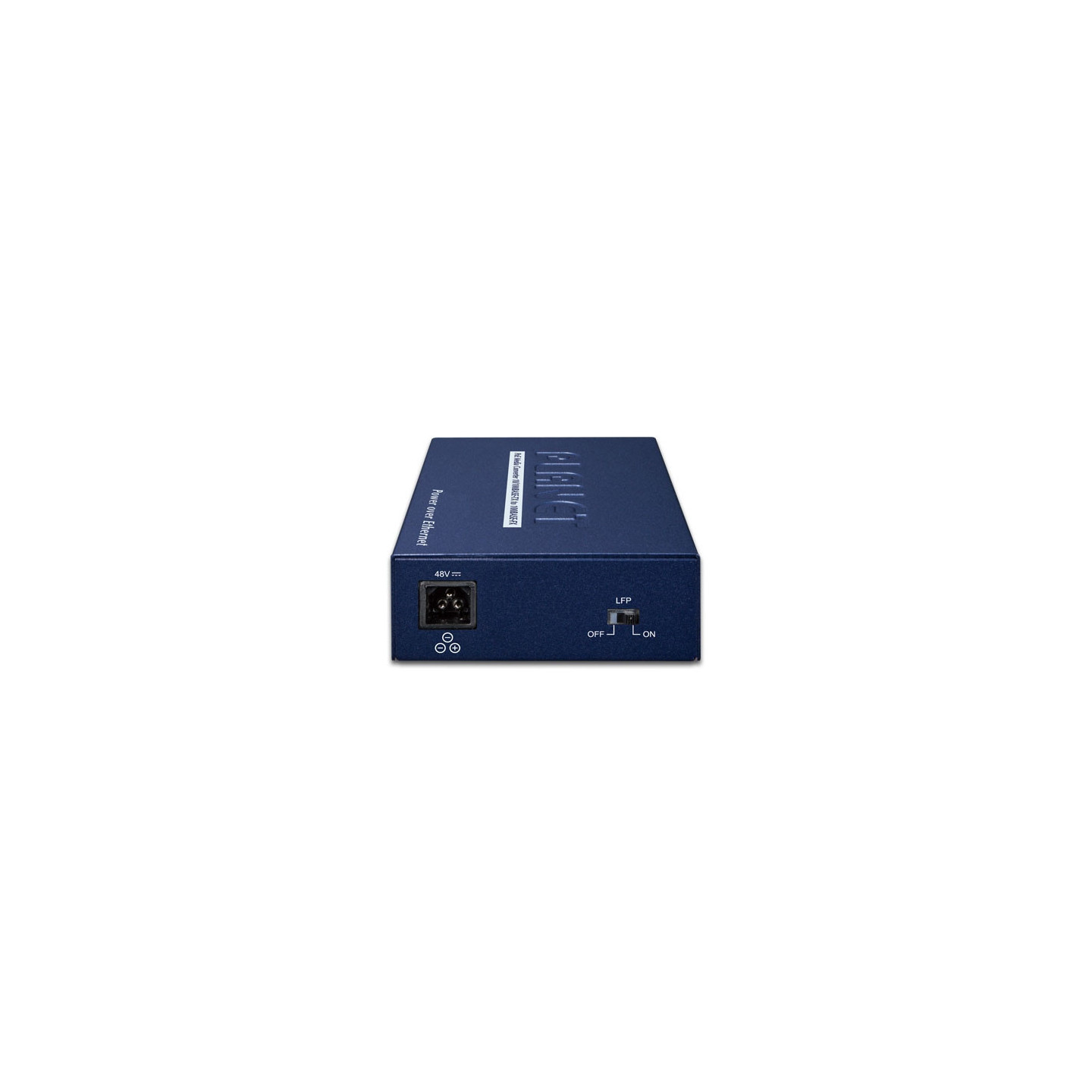

Fuente de alimentación Adaptador externo de CA a CC de 48 V CC y 0,4 A
Temperatura de funcionamiento 0 ~ 50 grados C
Humedad de funcionamiento 5 ~ 90% (sin condensación)
Modo LFP Habilitar: cuando el puerto TP o el puerto FX están rotos, apague el otro puerto
Deshabilitar: los indicadores LED de enlace aún están encendidos si se interrumpe la conexión del otro extremo
Cumplimiento de la normativa FCC Parte 15 Clase A, CE
Cumplimiento de protocolos y normas IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3x Control
de flujo IEEE 802.3af Alimentación a través de Ethernet
Cables TP: Cable
UTP Cat 5/5e Fibra: Multimodo: fibra óptica
de 50/125 μm o 62,5/125 μm Monomodo: fibra óptica 8,3/125, 8,7/125, 9/125 μm
