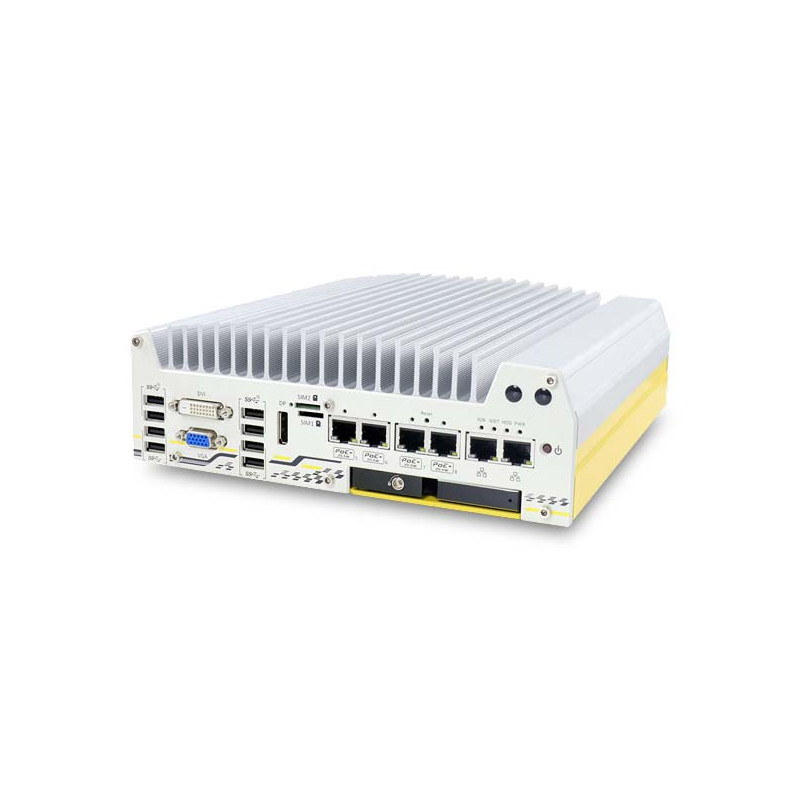

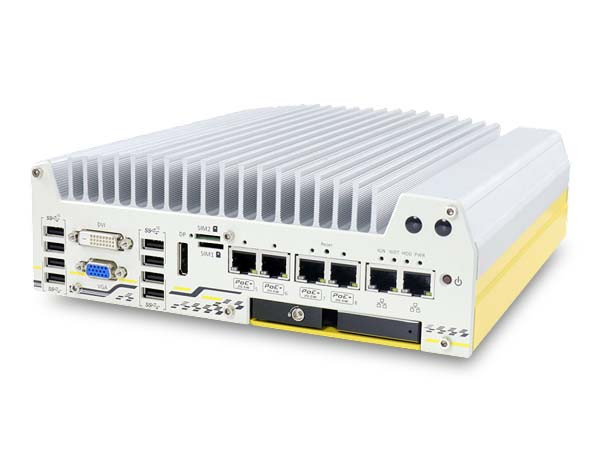

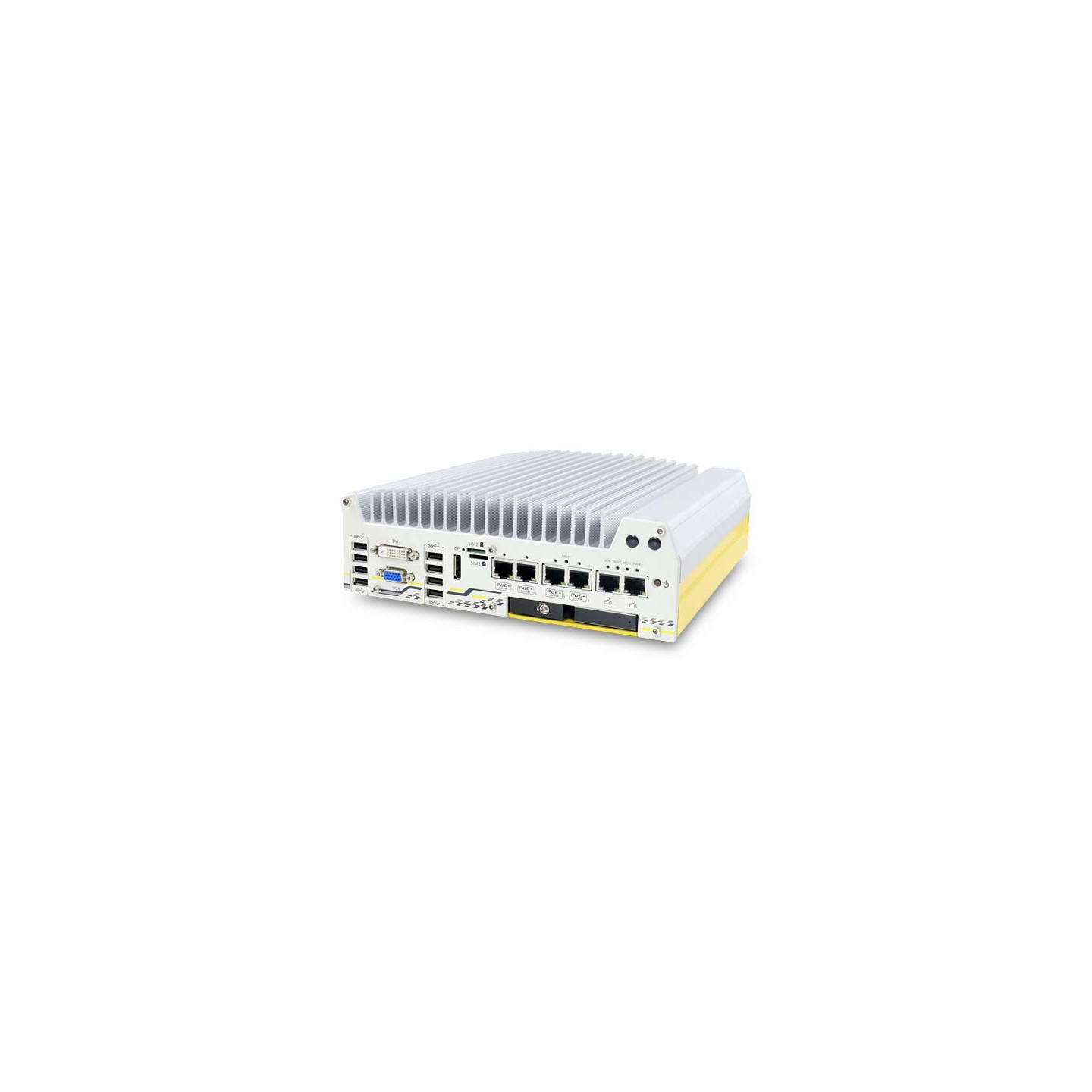

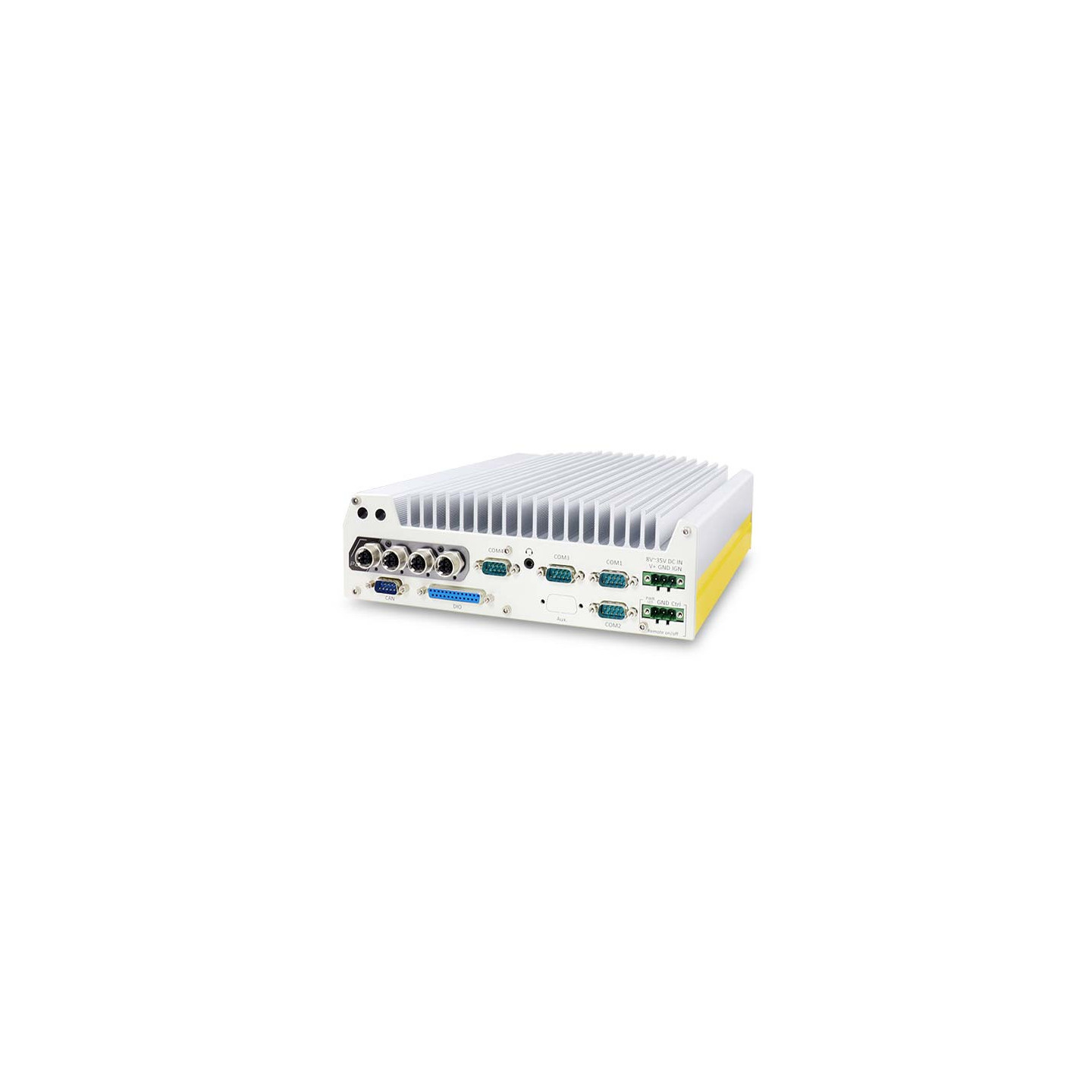

Ordenador integrado sin ventilador Intel® Core™ i7/i5/i3 de 9ª/8ª generación con certificación EN50155 con 4 puertos M12 PoE+, DIO, bus CAN y RAID
Nuvo-7100VTC es el último controlador robusto para vehículos con un conjunto especialmente diseñado y una arquitectura de 6 núcleos sin esfuerzo y 64 GB de memoria DDR4 que obtiene un aumento significativo del rendimiento con respecto a las generaciones anteriores para aplicaciones versátiles en el vehículo.
Nuvo-7100VTC proporciona flexibilidad para admitir una variedad de periféricos y conexiones. Ofrece cuatro u ocho puertos PoE+ 802.3at para suministrar energía de 25 W a los dispositivos conectados, como cámaras IP con M12 (conectores con código x) y mecanismos de bloqueo de tornillo de conectores en E/S de computadoras como Gigabit Ethernet, USB 3.1 Gen1 y USB 3.1 Gen2 para garantizar una conectividad extremadamente resistente en entornos de choques / vibraciones. La conectividad inalámbrica es esencial para las aplicaciones modernas en el vehículo y puede utilizar simultáneamente dos zócalos M.2 y tres mini-PCIe con los módulos inalámbricos correspondientes para 3G / 4G, WIFI, GPS y módulo CAN para la comunicación. Además, hay una opción de módulo celular 4G que está certificada para funcionar con la reconocida empresa de telecomunicaciones de EE. UU., lo que puede ahorrarle tiempo y costos de implementación.
Además de todo eso, Nuvo-7100VTC también cuenta con bus CAN aislado para la comunicación en el vehículo, DIO aislado para el control de sensores/actuadores, entrada de CC de amplio rango de 8 V a 35 V con control de potencia de encendido y cumple con la certificación E-Mark y cumple con la norma EN 50155 EMC. El Nuvo-7100VTC es la solución perfecta con una fiabilidad extraordinaria para diversas necesidades de aplicaciones en vehículos.
Nuvo-7100VTC
Controlador Intel® Core™ de 9.ª/8.ª generación para vehículos con 4 puertos M12 PoE+, DIO, bus CAN y RAID
Nuvo-7104VTC
Controlador Intel® Core™ de 9.ª/8.ª generación para vehículos con 4 puertos RJ45 PoE+, DIO, bus CAN y RAID
Nuvo-7108VTC
Controlador Intel® Core™ de 9.ª/8.ª generación para vehículos con 8 puertos RJ45 PoE+, DIO, bus CAN y RAID
Cbl-M12X8M-RJ45-CAT5E-500CM
M12 (8 polos-codificado X) a RJ45, CAT5e. Longitud : 500CM
Cbl-M12X8M-RJ45-CAT5e-1000CM
M12 (8 polos-codificado X) a RJ45, CAT5e. Longitud : 1000CM
PA-120W-OW
Adaptador de corriente CA/CC de 120 W 20 V/6 A; 18AWG/120cm; terminales de extremo de cable para bloque de terminales, temperatura de funcionamiento: -30 a 70 °C.
| System Core | |
|---|---|
| Processor | Supporting Intel® 9th/ 8th-Gen CPU (LGA1151 socket, 65W/ 35W TDP) - Intel® Core™ i7-8700/ i7-8700T/ i7-9700E/ i7-9700TE - Intel® Core™ i5-8500/ i5-8500T/ i5-9500E/ i5-9500TE - Intel® Core™ i3-8100/ i3-8100T/ i3-9100E/ i3-9100TE |
| Chipset | Intel® Q370 platform controller hub |
| Graphics | Integrated Intel® HD Graphics 630 |
| Memory | Up to 64 GB DDR4 2666/ 2400 SDRAM (two SODIMM slots) |
| AMT | Supports AMT 12.0 |
| TPM | Supports TPM 2.0 |
| I/O Interface | |
|---|---|
| Ethernet | 2x Gigabit Ethernet ports by Intel® I219 and I210 |
| PoE+ | 4x IEEE 802.3at (25.5W) Gigabit PoE+ ports by Intel® I210 - M12 x-coded connector (Nuvo-7100VTC); - RJ45 connector (Nuvo-7104VTC) 8x IEEE 802.3at (25.5W) Gigabit PoE+ ports by Intel® I210 - RJ45 connector (Nuvo-7108VTC) |
| CAN | 1x isolated CAN 2.0 port |
| Isolated DIO | 4x isolated DI and 4x isolated DO |
| USB | 4x USB 3.1 Gen2 (10 Gbps) ports 4x USB 3.1 Gen1 (5 Gbps) ports |
| Video Port | 1x VGA connector, supporting 1920 x 1200 resolution 1x DVI-D connector, supporting 1920 x 1200 resolution 1x DisplayPort connector, supporting 4096 x 2304 resolution |
| Serial Port | 2x software-programmable RS-232/422/485 ports (COM1/ COM2) 2x RS-232 ports (COM3/ COM4) |
| Audio | 1x Mic-in and 1x speaker-out |
| Storage Interface | |
|---|---|
| SATA HDD | 1x hot-swappable HDD tray for 2.5" HDD/ SSD installation 1x Internal SATA port for 2.5" HDD/ SSD installation, supporting RAID 0/ 1 |
| mSATA | 1x full-size mSATA port (mux with mini-PCIe) |
| M.2 | 1x M.2 2280 M key socket (PCIe Gen3 x4) for NVMe SSD or Intel® Optane™ memory installation |
| Expansion Bus | |
|---|---|
| Mini PCI-E | 1x full-size mini PCI Express socket with internal SIM socket (mux with mSATA) 2x full-size mini-PCIe sockets (USB signals only) with internal SIM sockets |
| M.2 | 2x M.2 2242 B key socket, one with dual front-accessible SIM sockets, supporting dual SIM mode with selected M.2 LTE module |
| Power Supply | |
|---|---|
| DC Input | 1x 3-pin pluggable terminal block for 8V to 35V DC input (IGN/ GND/ V+) |
| Remote Ctrl. & Status Output |
1x 3-pin pluggable terminal block for remote control and PWR LED output |
| Mechanical | |
|---|---|
| Dimension | 240 mm (W) x 225 mm (D) x 84 mm (H) |
| Weight | 3.5 kg |
| Mounting | Wall-mount with damping brackets (Standard) or DIN-rail mount (optional) |
| Environmental | |
|---|---|
| Operating Temperature | -40°C ~ 70°C ** |
| Storage Temperature | -40°C ~ 85°C |
| Humidity | 10%~90% , non-condensing |
| Vibration | IEC61373:2010, Category 1, Class B Body mounted (part of EN50155) |
| Shock | IEC61373:2010, Category 1, Class B Body mounted (part of EN50155) |
| EMC | E-Mark, EN 50121 (EN 50155 EMC) CE/FCC Class A, according to EN 55032 & EN 55035 |
* For i7-9700E and i7-8700 running at 65W mode, the highest operating temperature shall be limited to 50°C and thermal throttling may occur when sustained full-loading applied. Users can configure CPU power in BIOS to obtain higher operating temperature.
** For sub-zero operating temperature, a wide temperature HDD or Solid State Disk (SSD) is required.
