Extensor Gigabit PoE++ de 802.3bt a 802.3bt de 1 puerto

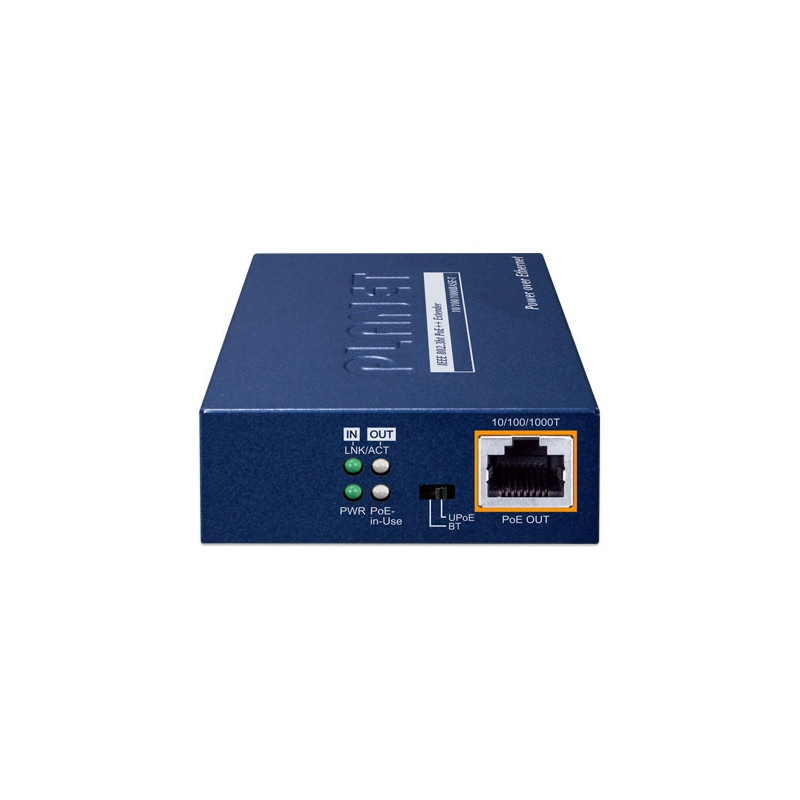

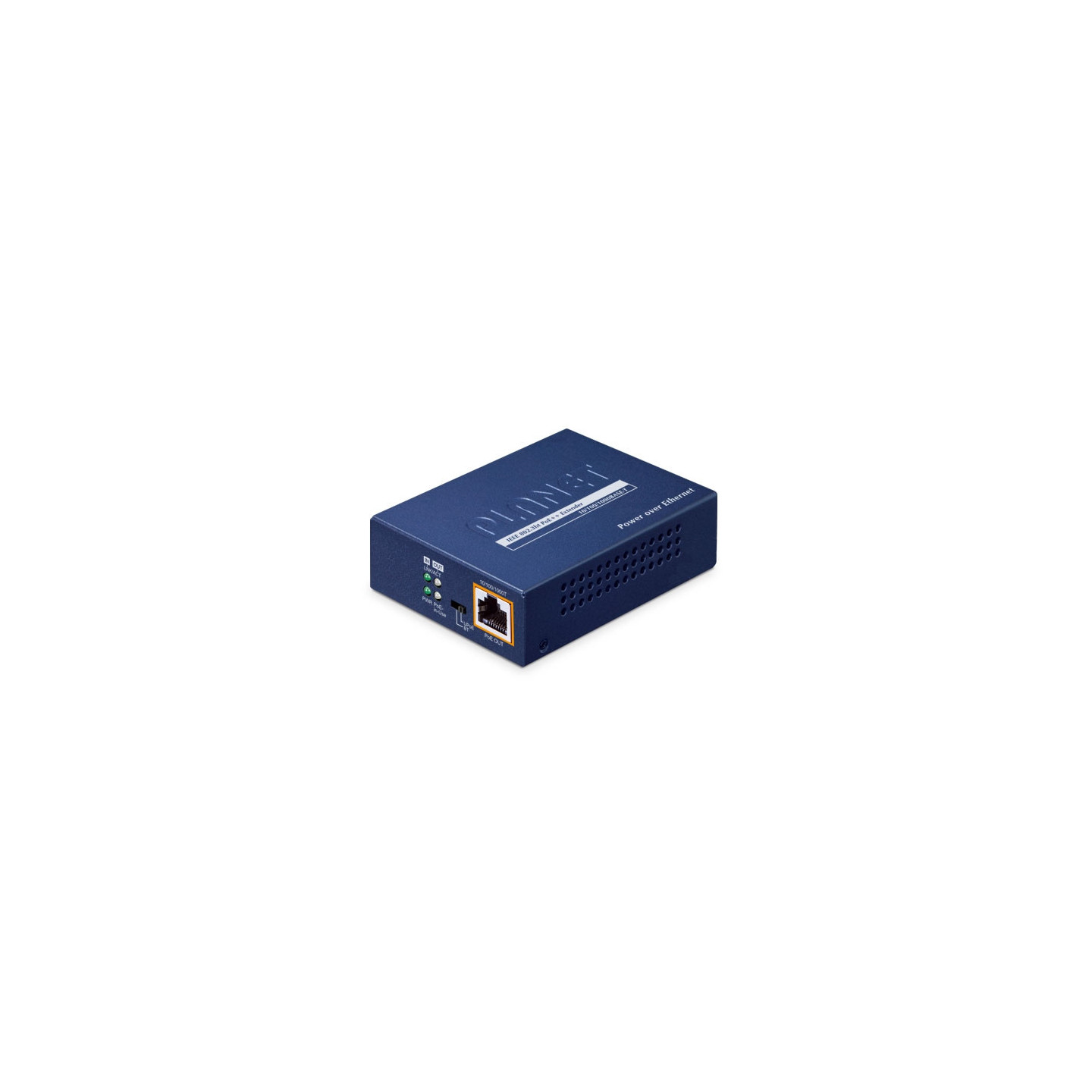

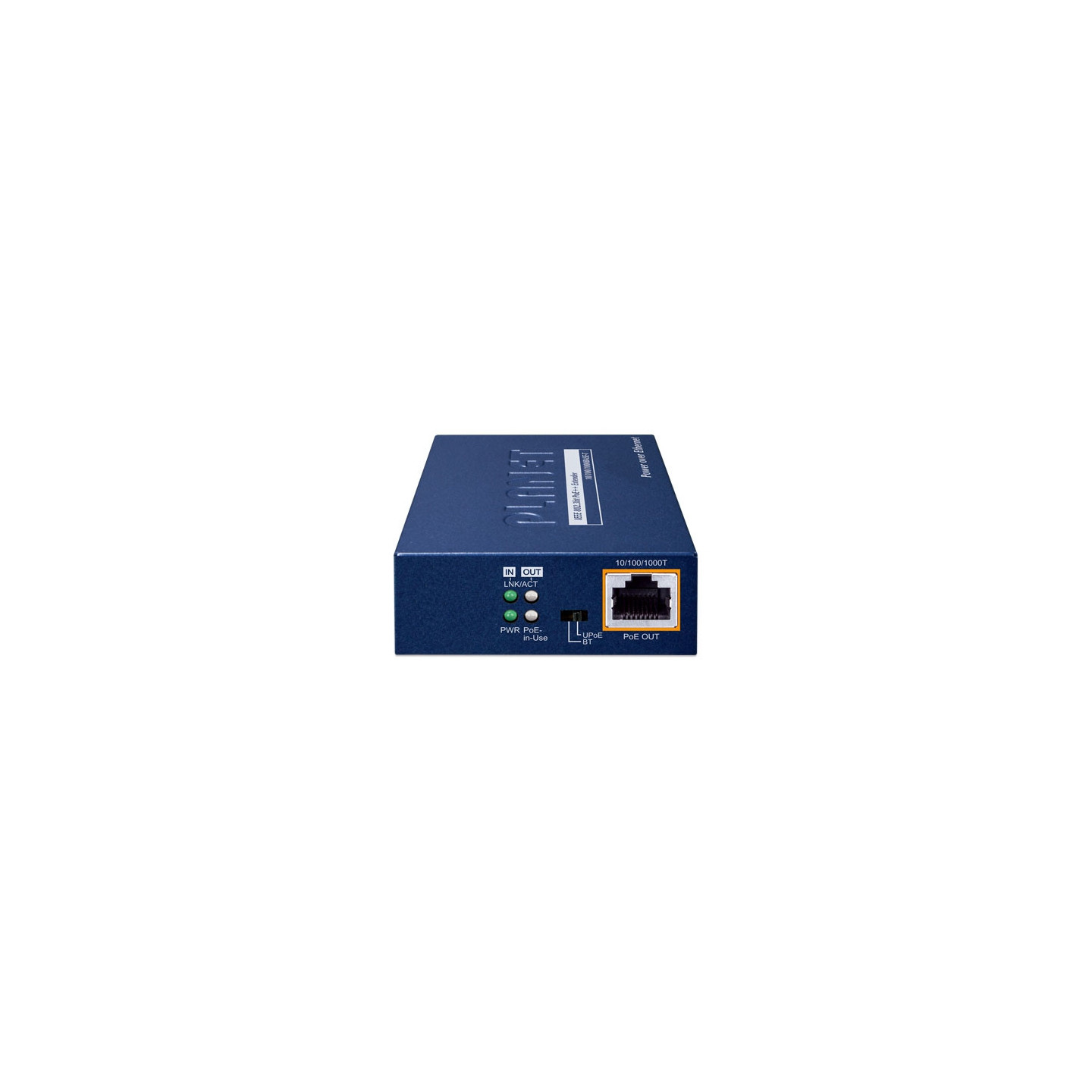

PLANET POE-E301 es un extensor simple que extiende la distancia de transmisión de datos Gigabit Ethernet y de alimentación por Ethernet IEEE 802.3bt/802.3at/802.3af a través del cable UTP Cat. 5/5e/6 estándar de 100 m (328 pies) a 200 m, 300 m, 400 m y un máximo de 400 m. El POE-E301 puede obtener una potencia PoE máxima de 95 vatios desde el puerto de entrada PoE++ 802.3bt y el puerto de salida puede suministrar una potencia máxima de 65 vatios, lo que proporciona una solución simple para lograr aplicaciones de red de cobertura más amplia sin necesidad de un adaptador de alimentación externo.
No importa cuántos dispositivos de red compatibles con PoE, como cámaras IP PoE, puntos de acceso inalámbricos PoE y teléfonos IP PoE, se implementen, se instalan fácilmente sin la necesidad de tener una toma de corriente adicional. Sin embargo, debido a la limitación del cableado UTP, solo se utilizan hasta 100 metros (328 pies) de cable. Por lo tanto, el POE-E301 está diseñado como el extensor para transmitir datos Gigabit Ethernet y alimentación PoE++ 802.3bt a otra distancia de 100 m. Al conectar en cadena varios POE-E301, la distancia se puede triplicar o cuadriplicar para satisfacer sus necesidades.
Con su capacidad para proporcionar extensión de datos 802.3bt PoE++ y Gigabit Ethernet, el POE-E301 es una solución de red ideal para proveedores de servicios, campus y áreas públicas. Le permite administrar la energía de manera centralizada de manera fácil, eficiente y rentable sin importar cuán remota sea la ubicación.
El extensor PoE Gigabit 802.3af/at/bt POE-E301 es bastante fácil de instalar mediante la sencilla configuración plug and play. Se utiliza entre un equipo de fuente de alimentación (PSE) y un dispositivo alimentado (PD). El POE-E301 inyecta energía al PD sin afectar el rendimiento de transmisión de datos. Ofrece una solución rentable y rápida para duplicar el alcance estándar de PoE de 100 a 200 metros. El extensor PoE 802.3af/at/bt de 2 puertos compacto POE-E301, adecuado para su uso, cuenta con 2 puertos de negociación automática de 1000 Mbps, de los cuales el puerto "PoE IN" funciona como entrada PoE (datos y energía) y el puerto "PoE OUT" en el otro lado funciona como salida PoE (datos y energía). El puerto "PoE OUT" también es el inyector de energía para transmitir voltaje de CC a través del cable Cat. 5/5e/6 y transferir datos y energía simultáneamente entre el PSE y un PD.

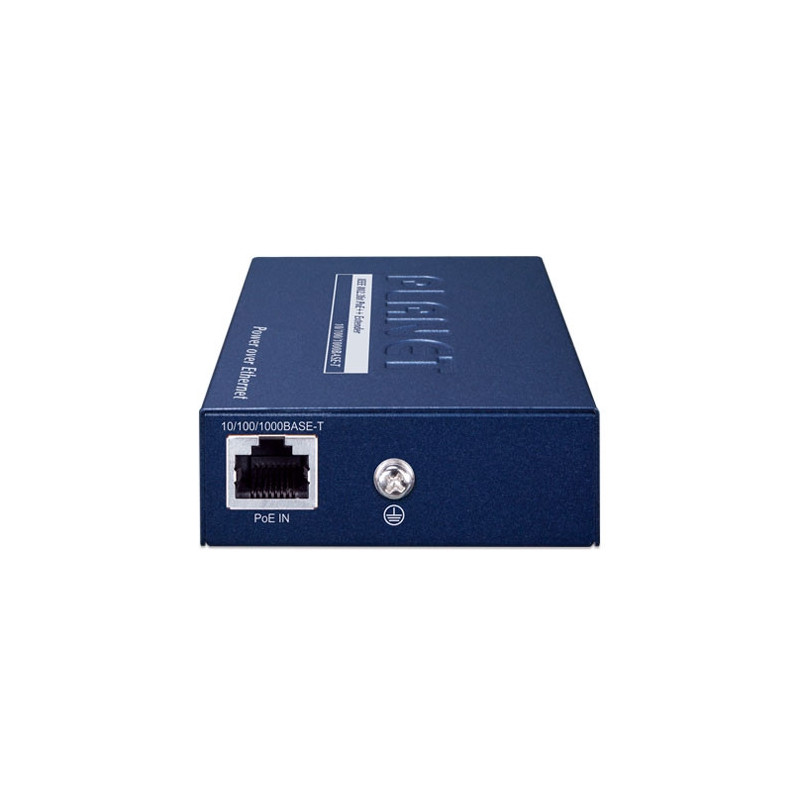

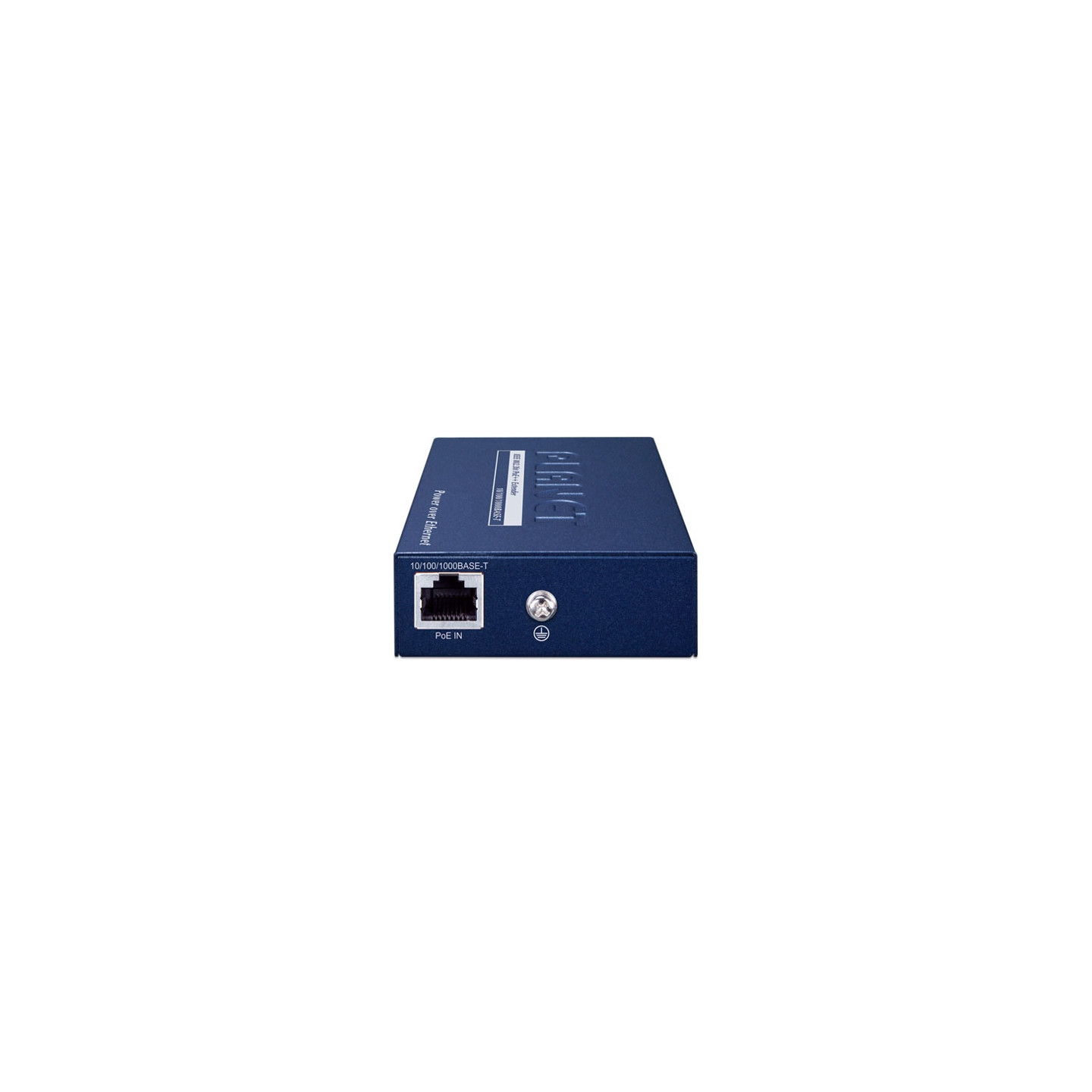

Entrada PoE 1 x Ethernet 10/100/1000BASE-T con IEEE 802.3bt/at/af PoE "Datos + DC" en
auto MDI/MDI-X, conector RJ45 de negociación automática
Salida PoE 1 x Ethernet 10/100/1000BASE-T con salida
IEEE 802.3bt/at/af PoE "Datos + DC" Auto MDI/MDI-X, conector RJ45 de negociación automática
Interruptor DIP Selección de opciones de alimentación de energía PoE (BT/UPOE)
Dimensiones (ancho x fondo x alto) 93,5 x 70 x 26 mm
Peso 258 g
Requisitos de alimentación Cumple con IEEE 802.3bt PoE++ con voltaje dentro de 52 V-56 V CC
Cumple con IEEE 802.3af PoE con voltaje dentro de 44 V-56 V CC
Consumo de energía 2,4 vatios (máximo del sistema) /PoE Salida a un máximo de 60 vatios
Recinto Metal
Instalación Montaje en pared o en carril DIN
Protección ESD (Ethernet): 2KV
Sobretensión (EFT para energía): 2KV

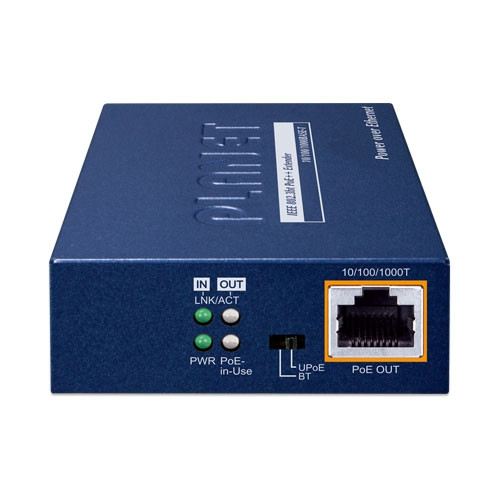

Indicadores LED 1 x PWR (verde)
1 x PoE IN Data (verde)
1 x PoE OUT Data (verde)
1 x PoE Out : PoE en uso (verde: BT PD; Ámbar UPOE PD)
Cable de red 10BASE-T: UTP de 4 pares Cat. 5 hasta 100 m (328 pies)
100BASE-TX: 4 pares UTP Cat. 5 hasta 100 m (328 pies)
1000BASE-T: 4 pares UTP Cat. 5e, 6, hasta 100 m (328 pies)
EIA/TIA- 568 STP de 100 ohmios (100 m, 328 pies)
Velocidad de datos 10/100/1000Mbps
Arquitectura de conmutadores Almacenamiento y reenvío
Rendimiento del conmutador 10 Mbps: 14880pps@64Bytes
100 Mbps: 148810pps@64Bytes
1000 Mbps: 1488000pps@64Bytes
Tamaño máximo de fotograma 9K bytes
Control de caudal Contrapresión para trama de pausa
IEEE 802.3x semidúplex para dúplex completo
Estándar PoE Puerto
de entrada "PoE" IEEE 802.3bt Alimentación a través de Ethernet Plus PD de tramo final/tramo medio PD clase 4 PD
por puerto
de "salida PoE" PSE
de alimentación a través de Ethernet Plus IEEE 802.3bt Alimentación a través de Ethernet Plus Compatible con versiones anteriores del estándar IEEE 802.3af/at Power over Ethernet
Tipo de fuente de alimentación PoE Tramo final + Tramo medio
Alimentación PoE Puerto
de entrada "PoE" 50-56 V CC, máx. 95 vatios Entrada
PoE Puerto
"Salida PoE" 55 V CC, máx. 65 vatios Presupuesto PoE
Asignación de pines de alimentación Puerto
"PoE In" 1/2 (-), 3/6 (+); 4/5 (+), 7/8 (-)
Puerto
"PoE Out" 1/2 (-), 3/6 (+); 4/5 (+), 7/8 (-)
Distancia máxima 400 metros con instalación en cadena de 3 unidades
Cumplimiento normativo FCC Parte 15 Clase A, CE
Cumplimiento de la norma IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3af Alimentación a través de Ethernet
IEEE 802.3at Alimentación a través de Ethernet Plus
IEEE 802.3bt Alimentación a través de Ethernet Plus Plus
IEEE 802.3x Control
de flujo IEEE 802.3az Ethernet de eficiencia energética (EEE)
Operativo Temperatura: -10 ~ 60 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
Almacenamiento Temperatura: -40 ~ 85 grados C
Humedad relativa: 5 ~ 95% (sin condensación)
