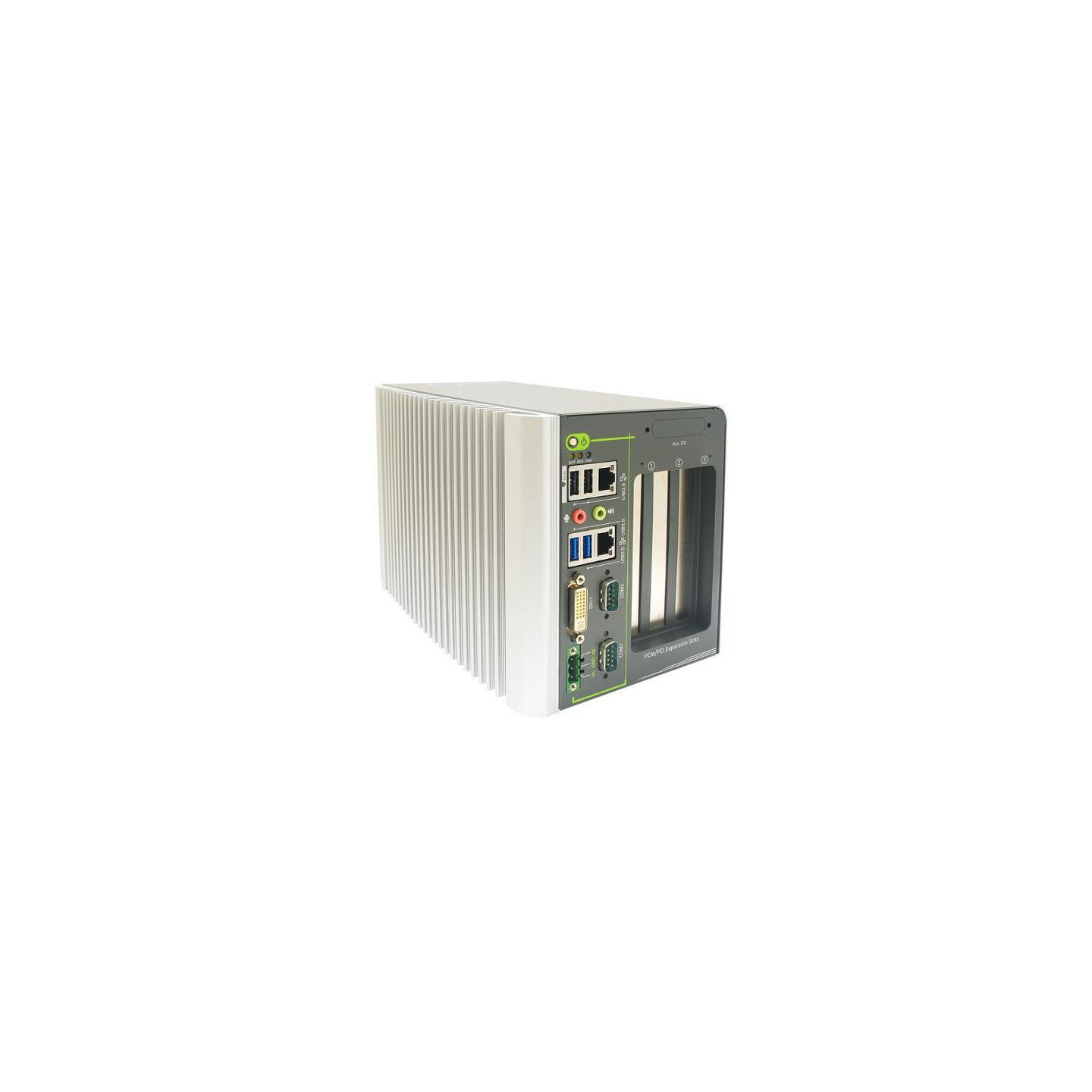

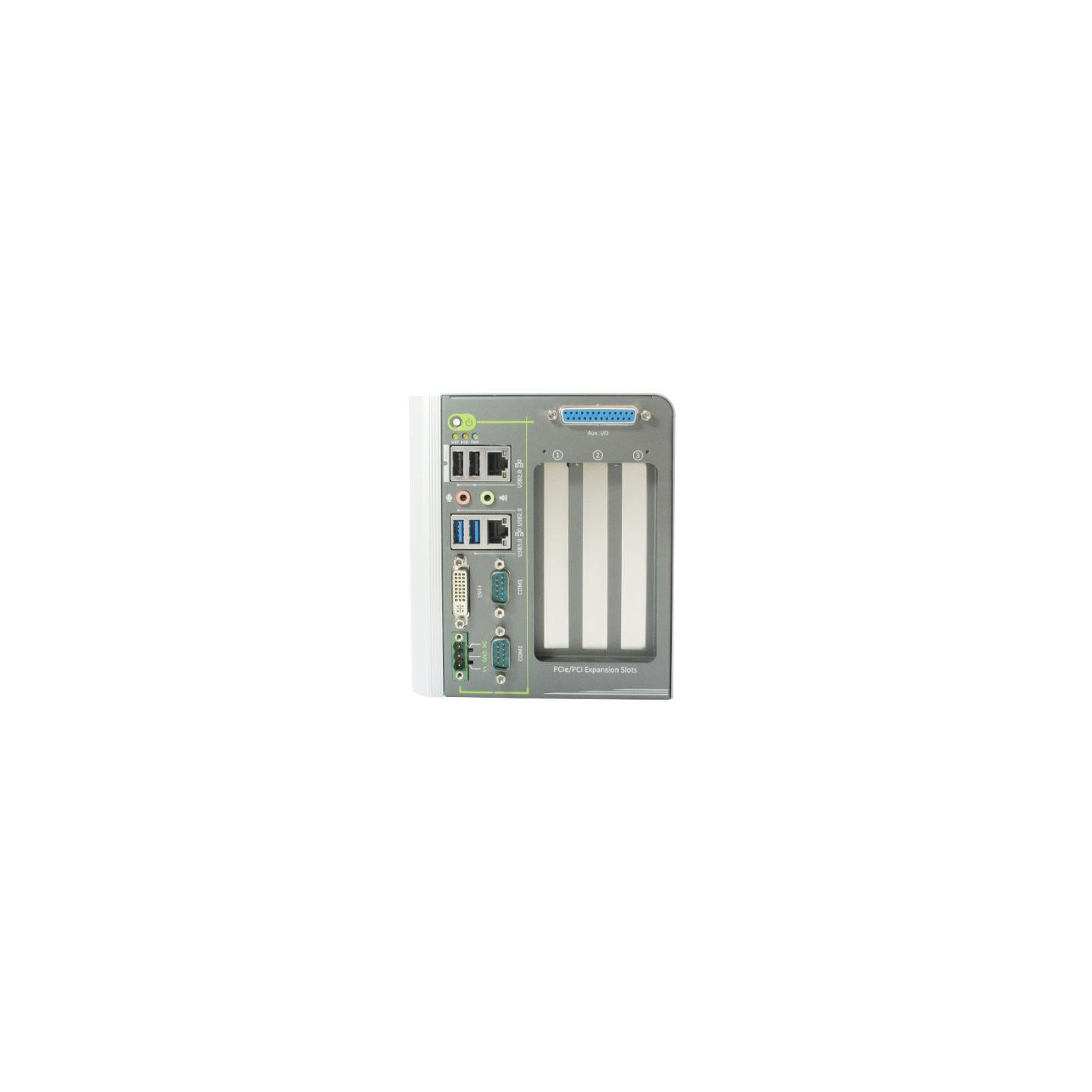

NEOUSYS Serie Nuvo-2400

Name: NEOUSYS Serie Nuvo-2400
Brand: NEOUSYS
SKU: Serie Nuvo-2400
Rating: 5 (1 reviews)

Ordenador integrado rugged sin ventilador Intel® Celeron® Bay Trail con doble pantalla, doble GbE y triple ranura PCI/PCIe

Contáctenos acerca de este producto

Procesador Intel® Celeron® Bay Trail J1900 de cuatro núcleos
3 ranuras PCI o 1 PCIe x4 + 2 ranuras PCI
Funcionamiento robusto y amplio rango de temperatura de -25 °C a 70 °C
Doble pantalla independiente a través del conector DVI-I
2 puertos SATA para HDD/SSD de 2,5"
2x RS-232/422/485 + 2x RS-232
DI aislado de 8 canales y DO de 8 canales
Entrada de CC de amplio rango de 8 a 25 V CC

Visión general

Nuvo-2400 es un ordenador industrial embebido sin ventilador con 3 ranuras de expansión PCI/PCIe. Las ranuras de expansión se proporcionan para tarjetas adicionales, como tarjetas de puerto COM y capturador de fotogramas. Nuvo-2430 proporciona 3 ranuras PCI, mientras que Nuvo-2421 proporciona 1 ranura PCIe x4 con señal Gen2 de 1 carril y 2 ranuras PCI.

Un diseño conveniente de Nuvo-2400 facilita la integración tanto del interruptor de encendido/apagado remoto como de los indicadores de estado del sistema. Hay que hacer pocos trabajos para encender / apagar y conocer el estado de Nuvo-2400 a través de un panel de control externo. Además, se proporcionan entradas digitales de 8 canales y salidas digitales de 8 canales como opción de Nuvo-2400. Todas las entradas y salidas están aisladas y tienen una clasificación de 24 V CC. Esto hace que el DI/O sea compatible con muchos sensores, indicadores, bobinas y actuadores industriales.

Impulsado por el procesador Intel® Celeron® Bay Trail J1900 de cuatro núcleos, Nuvo-2400 muestra una potencia de cálculo sobresaliente y es aún más eficiente energéticamente en comparación con los de sus predecesores. Nuvo-2400 admite pantallas independientes duales, bahías SATA duales de 2.5" y puertos LAN gigabit duales con teaming y PXE. Estas características, junto con las 3 ranuras de expansión, maximizan la flexibilidad de Nuvo-2400 para aplicaciones aún más genéricas.

Información sobre pedidos

Nuvo-2430

Ordenador integrado Intel® Celeron® J1900 sin ventilador con doble pantalla, doble GbE y 3 ranuras PCI

Nuvo-2421

Computadora integrada de caja de zapatos sin ventilador Intel® Celeron® J1900 con pantalla dual, GbE dual, 2 ranuras PCI y una ranura PCIe x4

Adaptador de corriente CA/CC de 60 W con salida de CC de 12 V y 5 A

Kit de panel/cable para 2 puertos COM

Kit de panel/cable para 1 puerto COM + 1 puerto LPT

DIO aislado para Nuvo-2400

Opción de clip de montaje en carril DIN para Nuvo-2400

Detalle de productos

Descarga

Manual

Nuvo-2400-series-User-Manual

Descarga: (2.29MB)

Hoja de datos

nuvo-2400-baytrial-fanless-embedded-computer

Descarga: (227.56KB)

System Core
Processor	Intel® Celeron® Bay Trail J1900 Quad-core Processor (2.42GHz, 2M Cache)
Graphics	Integrated Intel® HD Graphics
Memory	1x 204-pin SO-DIMM Socket up to 8GB DDR3L- 1333MHz SDRAM

Front-panel I/O Interface
Ethernet	2x Gigabit Ethernet by Intel® I210 Ethernet Controller
Video Port	1x DVI-I connector for VGA and DVI dual independent display outputs
Serial Port	2x BIOS-configurable RS-232/422/485 (COM1 & COM2)
USB	1x USB 3.1 Gen1 port and 3x USB 2.0 ports
Audio Port	1x speaker-out and 1x mic-in
Power Input	1x 3-pin pluggable terminal block for DC input

Internal I/O Interface
Serial Port	2x RS-232 ports (COM3 & COM4)
Parallel Port	1x Parallel Port via 2x13-pin box-header
Isolated DIO	Optional 8-CH DI and 8-CH DO (Polling Mode Only)
Remote Control & Status Output	1x 3-pin wafer connector for remote on/off control 1x 2x6-pin pin-header connector for status output

Storage Interface
SATA Port	2x internal SATA ports for 2.5" HDD/SSD installation

Expansion Bus
PCI	3x 33 MHz/32-bit PCI slots (Nuvo-2430) 2x 33 MHz/32-bit PCI slots (Nuvo-2421)
PCI Express	1x PCI Express x4 slot with 1-lane Gen2 PCI Express Signal (Nuvo-2421 only)

Power Supply
DC Input	8~25V DC input
Mechanical
Dimension	139mm (W) x 160mm (H) x 225mm (D)
Weight	2.2 Kg (including one 2.5" HDD and DDR3L SO-DIMM)
Mounting	Wall-mount (standard) or DIN-rail mount (optional)

Environmental
Operating Temperature	-25°C ~ 70°C, 100% CPU loading /*
Storage Temperature	-40°C ~ 85°C
Humidity	10%~90% , non-condensing
Vibration	Operating, 5 Grms, 5-500 Hz, 3 Axes(w/ SSD, according to IEC60068-2-64)
Shock	Operating, 50 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
EMC	CE/FCC Class A, according to EN 55022 & EN 55024

*The 100% CPU loading is applied using Passmark® BurnInTest™ v7.0. For detail testing criteria, please contact Neousys Technology.
**For sub-zero operating temperature, a wide temperature range HDD drive or Solid State Disk (SSD) is required.
